Graitec Steel es una solución de detallado y fabricación de estructuras de acero que funciona de forma nativa dentro de Autodesk Advance Steel y Autodesk Inventor, ofreciendo a los delineantes una única plataforma para modelado, conexiones, escaleras, barandillas y documentación de fabricación. Esta versión incorpora nuevas funcionalidades para los usuarios de Advance Steel: sistemas de barandillas arquitectónicas construidos a partir de componentes de proveedores, un nuevo tipo de jaula para el mercado norteamericano, control individual de los soportes en escaleras de acceso con jaula y el Asistente de IA de Graitec funcionando directamente dentro del modelo.
A continuación, presentamos las novedades y cómo pueden cambiar el trabajo diario.
Barandillas: sistemas arquitectónicos y componentes de proveedores
Barandilla con postes especiales
La principal novedad en materia de barandillas, disponible exclusivamente en Advance Steel, es el sistema de barandilla con postes especiales. Está diseñado para atender a un segmento del mercado de barandillas que tradicionalmente ha quedado fuera de las herramientas automatizadas: las barandillas arquitectónicas cuyos postes son componentes fabricados en lugar de perfiles laminados.
El poste se define en el Administrador de piezas especiales y, a continuación, está disponible dentro del nuevo tipo de barandilla. La posición de los travesaños se gestiona automáticamente mediante desplazamientos predefinidos, de modo que queden colocados de forma uniforme con respecto a la geometría del proveedor.
Lo importante es que esta flexibilidad no implica renunciar al control. La posición de los postes sigue estando bajo su control: izquierda, derecha, desplazamiento lateral, separación por segmento y desplazamientos independientes iniciales y finales. Los pasamanos, tipos de terminación, tapas, rellenos y barras de agarre funcionan como en la barandilla estándar. La misma flexibilidad disponible en la barandilla estándar se mantiene en el tipo de poste especial, ofreciendo posibilidades prácticamente ilimitadas.
También se ha añadido una nueva pestaña Sección transversal del poste, que muestra la posición de la sección del poste tal como se ha definido en el Administrador de piezas especiales, lo que permite verificar visualmente la alineación en lugar de tener que deducirla.
Conexión de múltiples piezas
La conexión de múltiples piezas amplía este mismo enfoque basado en componentes de proveedores a las conexiones de base de los postes. En lugar de utilizar una biblioteca fija de tipos de conexión, las conexiones se construyen a partir de piezas especiales paramétricas, lo que permite crear tantos tipos de conexión personalizados como se desee.

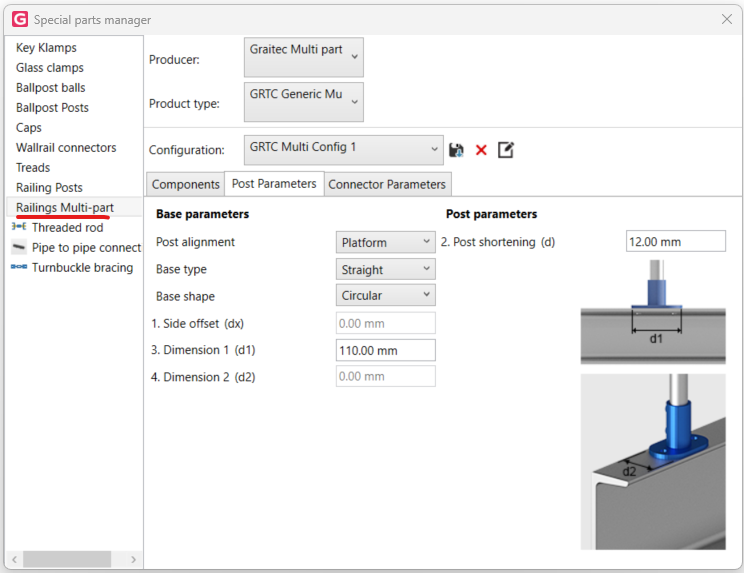

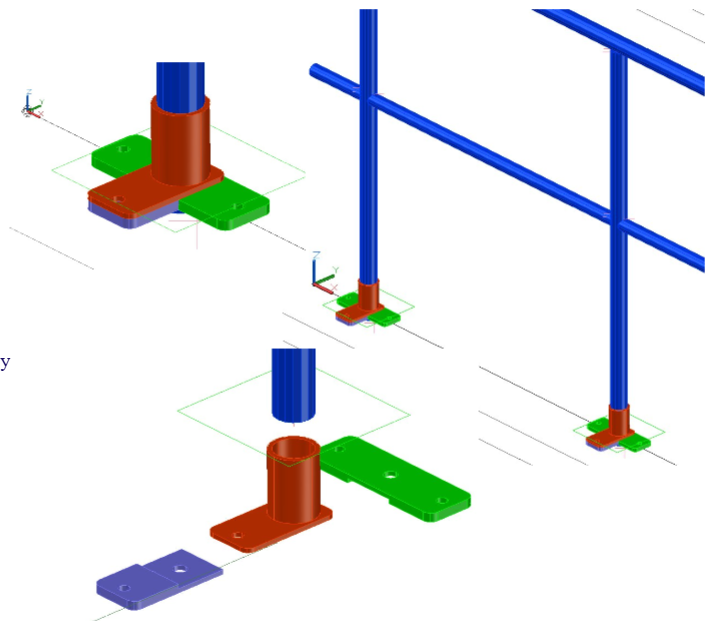

Por ejemplo, una configuración en forma de T puede estar compuesta en realidad por tres piezas especiales independientes, cada una con un amplio conjunto de datos, como el tipo de fabricante, desplazamientos X, Y y Z, campos de datos para el peso y el rol del modelo, parámetros del poste que incluyen alineación, tipo y forma de base y desplazamiento lateral, y parámetros de conectores para el dimensionamiento de los pernos.

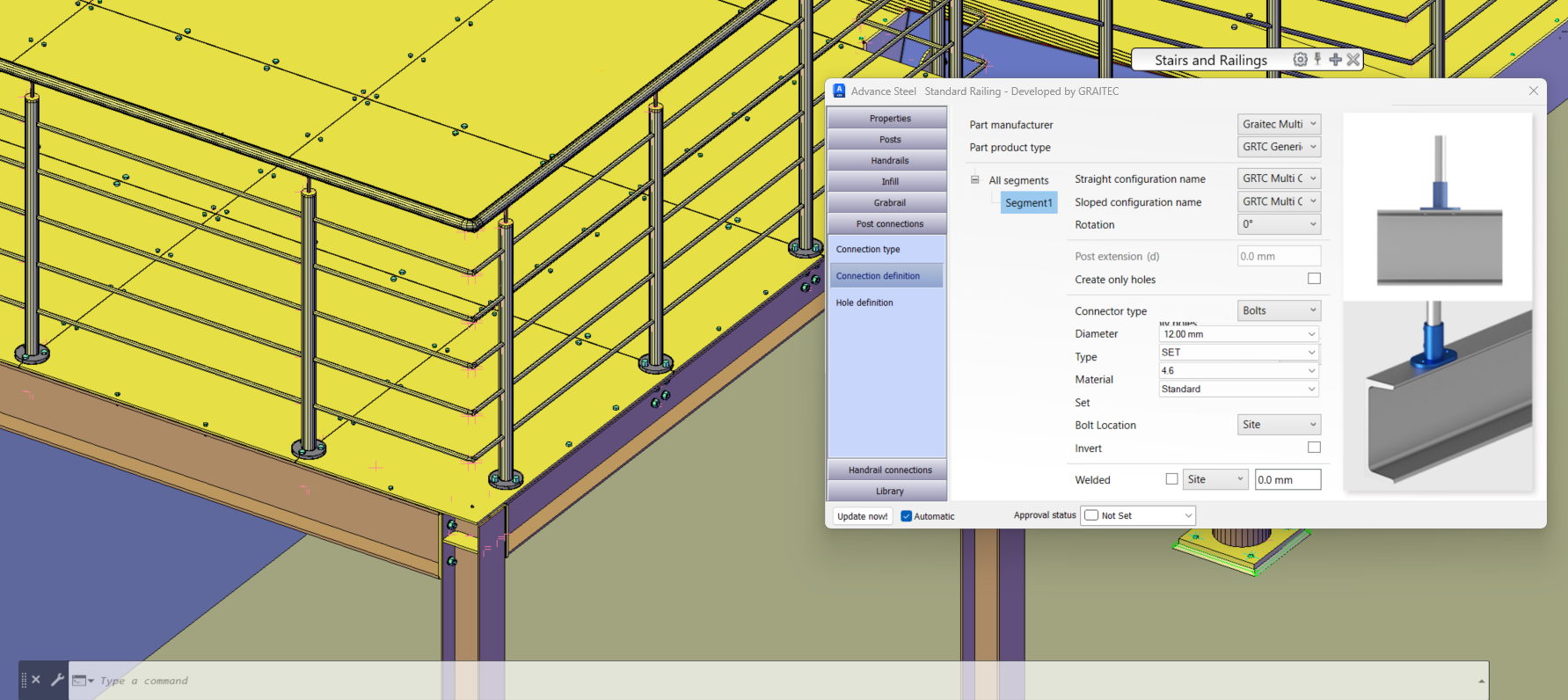

La conexión está disponible tanto en la macro Barandilla estándar como en la nueva Barandilla con postes especiales.
La versión incluye varias configuraciones prediseñadas. Los usuarios pueden añadir sus propios fabricantes para ampliar las posibilidades de personalización.
Rotación de los conectores de bastidor

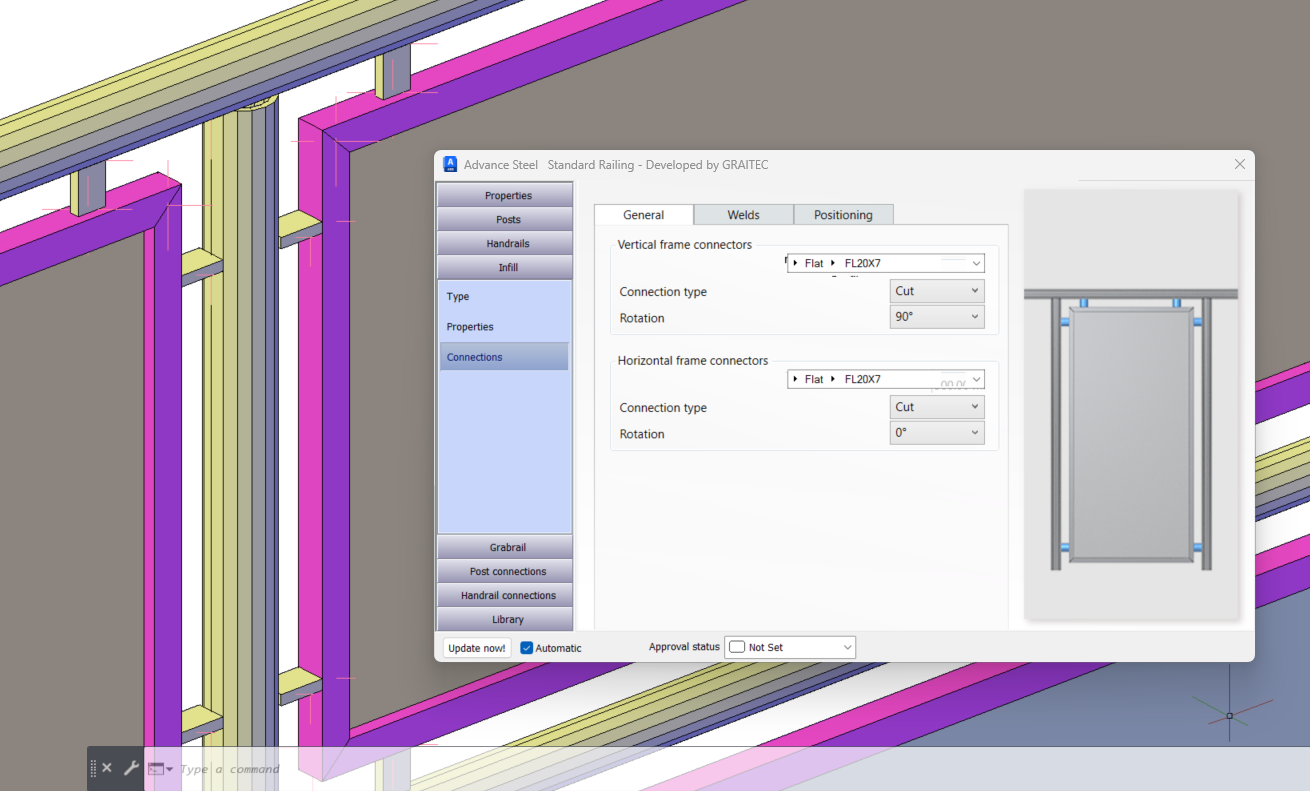

Los conectores de paneles de relleno de las barandillas estándar y de las barandillas de doble poste ahora pueden girarse a diferentes ángulos. Es un pequeño cambio que elimina una razón habitual para tener que salir de la macro.
Escaleras con jaula: cobertura de normas y necesidades del proyecto
Tipo de jaula D según la norma PIP

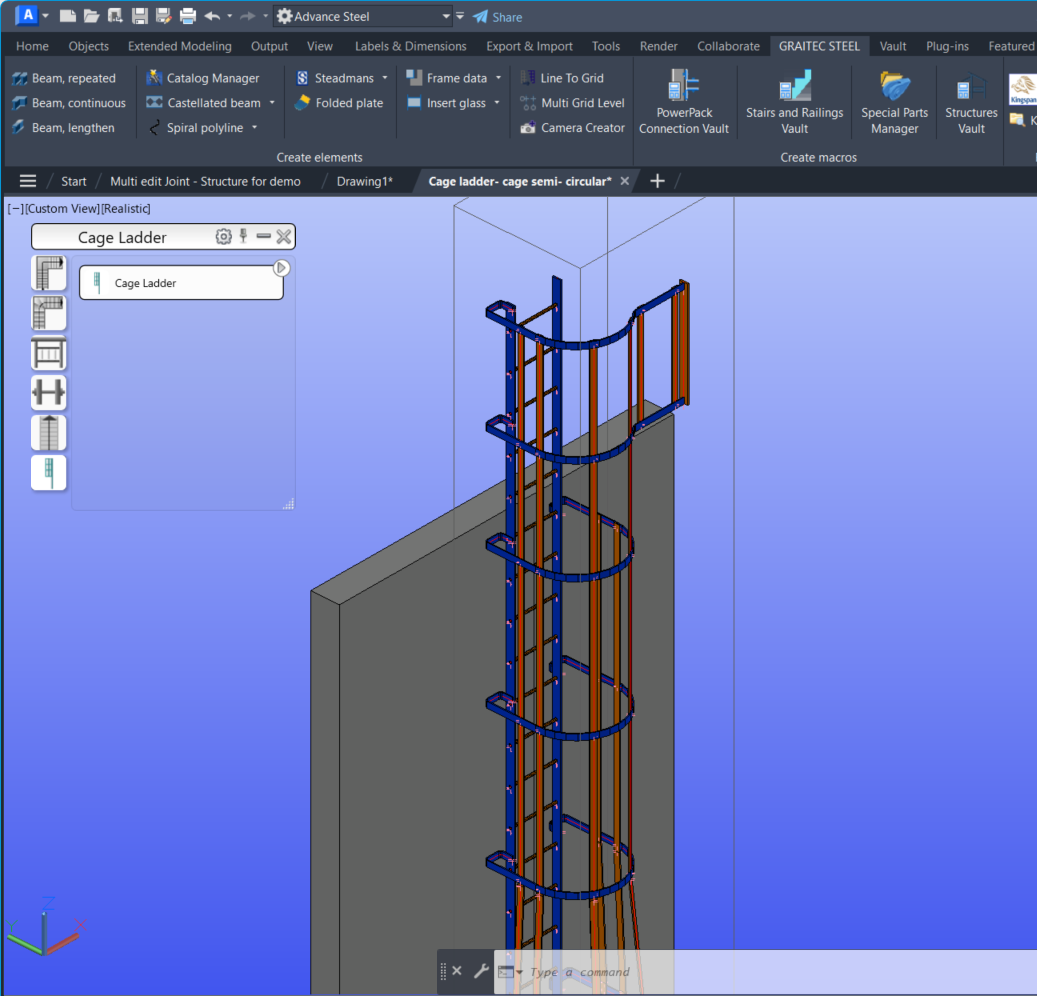

La jaula en forma de D, a veces descrita como semicircular, se ha añadido a los tipos de jaula disponibles. Proviene de la norma PIP utilizada en el mercado norteamericano, por lo que los delineantes que trabajan según esta norma obtienen automáticamente resultados conformes mediante la macro. Esta funcionalidad responde directamente a una solicitud de los clientes y ofrece compatibilidad de primer nivel con esta norma desde el primer momento.
La nueva forma incorpora todas las funcionalidades disponibles en los tipos de jaula existentes. Se mantienen las opciones para escaleras rectas o inclinadas, salidas a izquierda, derecha o hacia delante, activación de aros y control de particiones, así como los ajustes de peldaños y plataformas de salida.
Extensión individual de los soportes
Esta funcionalidad está pensada para los usuarios que han solicitado la posibilidad de asignar una longitud diferente a cada soporte. Ahora, cada soporte de una escalera con jaula puede extenderse de forma independiente, por pares y hasta la dimensión exacta requerida en el proyecto, manteniendo todos los parámetros activos dentro de la macro. Esto permite conectar correctamente una escalera a una subestructura inclinada o irregular directamente desde el cuadro de diálogo, manteniendo al mismo tiempo una configuración totalmente paramétrica y la macro intacta.
Escaleras
Control del ángulo del borde y la punta del descanso
Ahora es posible definir los ángulos del borde y la punta de los descansos para que coincidan directamente con el ángulo de los peldaños, gracias a una nueva opción combinada para los tipos de peldaños de chapa plegada. Los peldaños y los descansos se alinean en una sola operación, proporcionando una geometría uniforme en toda la escalera y un detalle limpio, listo para fabricación, sin necesidad de correcciones posteriores.
El Asistente Graitec
El Asistente de IA de Graitec, denominado en adelante Asistente Graitec, está disponible en Advance Steel con esta versión. No es un chatbot de ayuda añadido al menú de cinta. Lee el modelo, actúa sobre él y puede ampliarse mediante habilidades.
El framework se basa en tres funciones: Preguntar, Buscar y Crear.

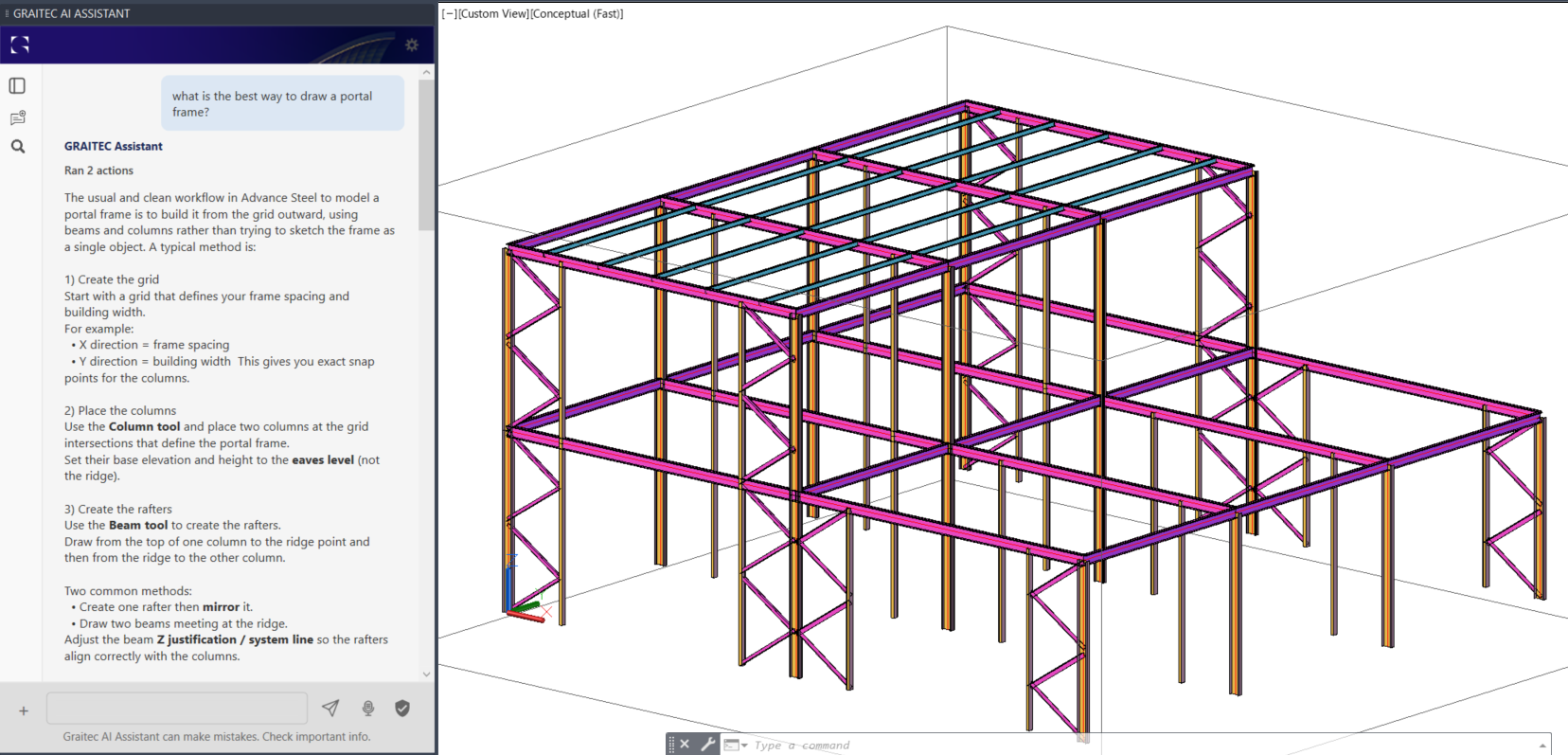

Preguntar. Realice preguntas en lenguaje natural sobre las funcionalidades del producto, las buenas prácticas y las indicaciones de modelado. Las respuestas se proporcionan en contexto sin necesidad de salir del modelo.
Buscar. Filtre el modelo mediante lenguaje natural o por voz. El Asistente selecciona y marca elementos según sus propiedades: perfil, intervalo de longitud, espesor, material, función o nombre. Los modos de selección incluyen Nuevo, Eliminar, Mantener y Añadir.
Crear. Aquí es donde el Asistente va más allá de la asistencia. Genera elementos de Advance Steel a partir de una indicación: vigas a partir de un punto inicial, un punto final y un perfil; placas y rejillas a partir de formas poligonales; y uniones que incluyen placas base, uniones de cumbrera, placas de extremo resistentes a momentos y placas de cortante.
Descubra más sobre la IA para el detallado de estructuras de acero en nuestro último ebook.
Tenga en cuenta que el Asistente Graitec requiere una licencia de usuario nominal. Actualmente, está disponible únicamente en Advance Steel.
Bajo el capó
Migración a .NET 10: Graitec STEEL se ha actualizado para mantener una compatibilidad total con .NET 10 para los módulos de Advance Steel e Inventor.
Graitec Updater: Graitec Steel incorpora ahora un administrador centralizado de actualizaciones. Una única herramienta gestiona las actualizaciones de todos los productos Graitec instalados. Funciona silenciosamente en segundo plano, detecta y descarga las actualizaciones y muestra una notificación clara cuando están listas. Los usuarios mantienen el control total: instalar ahora, posponer, omitir una versión o desactivar las actualizaciones por producto.
Compatibilidad: Graitec Steel 2027 funciona con Autodesk Advance Steel 2026 y 2027, y Autodesk Inventor 2026 y 2027. La instalación utiliza un único instalador que se adapta a las plataformas presentes en el equipo, y una única licencia de prueba activa las funcionalidades disponibles para esa plataforma.
¿Qué viene después?
Graitec Steel 2027 ya está disponible para Advance Steel 2026 y 2027. Los usuarios actuales de PowerPack realizan la transición mediante un único instalador y conservan las funcionalidades en las que confían.
¿Quiere saber más sobre GRAITEC STEEL?
¡Pruebe GRAITEC STEEL gratis!
