Legendre : la complémentarité des solutions Arche & Advance Design
Dans un contexte où les appels d’offres sont de plus en plus exigeants et contraints en délais, l'ingénierie de Legendre s’appuie sur la complémentarité des solutions GRAITEC Arche et Advance Design pour répondre à ces enjeux.
Fondé en 1946, Legendre développe, conçoit, construit, réhabilite, exploite et investit dans des ouvrages et des lieux de vie, à transmettre aux générations futures.
Entreprise familiale dirigée par Vincent Legendre, petit-fils du fondateur, l’entreprise s’appuie sur le savoir‑faire de ses 2 500 collaborateurs, répartis sur 20 implantations en France et à l’international, pour porter des projets adaptés aux besoins des territoires.
Avec un chiffre d’affaires d’un milliard d’euros en 2025, Legendre connaît une croissance régulière et accompagne ses clients et partenaires dans la durée.
Il s’appuie sur une ingénierie composée de plus de 100 collaborateurs afin de maîtriser pleinement les enjeux techniques dès les premières phases des projets.
Au sein des équipes « Structures », Jérémy Juhel joue un rôle clé en tant que chef de groupe au pôle avant-projet / conception. Fort de plus de 13 années d’expérience chez Legendre, il a progressivement évolué vers des fonctions couvrant l’avant-projet, l’expertise technique et l’accompagnement des phases commerciales. Il intervient ainsi sur des projets aux stades APD, PRO, DCE et concours.
Contexte : des délais courts et des enjeux techniques élevés
Dans un contexte où les appels d’offres sont de plus en plus exigeants et contraints en délais, l’ingénierie de Legendre se positionne à l’interface entre la conception, les études de prix et la phase commerciale. Elle doit être capable de :
- Vérifier rapidement la cohérence structurelle des projets
- Sécuriser les choix techniques proposés aux équipes commerciales
- Fournir des ratios fiables et des hypothèses réalistes pour établir un chiffrage compétitif
- Anticiper les risques, notamment en zone sismique ou sur des structures complexes afin de limiter les aléas techniques et financiers.
Selon les projets et les délais impartis, le niveau de détail peut varier, allant d’un audit structurel rapide à une modélisation complète de la structure, afin de valider le comportement global du bâtiment.
Les principaux défis rencontrés
Les enjeux techniques auxquels Jérémy Juhel et son équipe sont confrontés en phase avant-projet sont multiples :
- Fiabilité du comportement global de la structure, notamment sous sollicitations sismiques
- Validation rapide des descentes de charges et de l’équarrissage des éléments
- Capacité à adapter le niveau de modélisation en fonction du temps disponible
- Gestion de projets de plus en plus mixtes (béton, métal, bois), nécessitant une bonne coordination entre spécialistes
- Besoin d’outils capables de couvrir à la fois des approches analytiques rapides et, lorsque nécessaire, des analyses plus fines par éléments finis.
La solution : combiner Arche et Advance Design selon les besoins du projet
Pour répondre à ces enjeux, Legendre s’appuie sur la complémentarité des solutions GRAITEC Arche et Advance Design, en adaptant le niveau d’analyse et de détail aux exigences de chaque projet.
Cette approche pragmatique permet à Legendre de tirer le meilleur d’Arche et d’Advance Design, en mobilisant chaque solution là où elle apporte le plus de valeur, tout en garantissant fiabilité technique, maîtrise des délais et efficacité opérationnelle.
Arche : la rapidité et la robustesse en phase avant-projet
Arche constitue l’outil de référence de Legendre pour les phases amont et le dimensionnement des structures béton courantes. Les équipes utilisent notamment Arche Ossature pour le calcul et le dimensionnement des poteaux et poutres, ainsi qu’Arche Poutre pour des vérifications plus poussées lorsque nécessaire.
Arche est principalement utilisé pour :
- Modéliser rapidement des structures béton multi- niveaux
- Générer les descentes de charges et visualiser leur impact sur les fondations
- Valider les ordres de grandeur, ratios et sections
- Garantir la cohérence globale du projet dès les premières études.
Grâce à Arche Poutre, Legendre réalise également les plans de ferraillage directement à partir des calculs. Ces plans sont ensuite exportés aux formats DWG/DXF, permettant un ajustement fin de la mise en page si nécessaire, avant la production d’un carnet de détails clair et exploitable par les équipes de projet et d’exécution.
Advance Design : l’analyse avancée lorsque la précision s’impose
Lorsque le projet présente des exigences plus complexes (sismique, phasage, structures mixtes ou exigences de maîtrise d’œuvre très poussées) Legendre complète son approche par Advance Design.
Advance Design est alors utilisé pour :
- Réaliser des analyses par éléments finis plus fines
- Etudier des comportements complexes ou non linéaires
- Prendre en compte des conditions d’appuis avancés, y compris des raideurs d’appuis élastiques
- Gérer des phasages de construction
- Mieux interpréter les effets globaux et locaux lorsque les hypothèses deviennent plus sensibles.
Les bénéfices pour Legendre
Cette approche combinant Arche et Advance Design permet à Legendre de fiabiliser ses études tout en optimisant ses processus de calcul :
- Un gain de productivité dès l’avant-projet, grâce à des modèles rapides pour le prédimensionnement
- Des choix structurels plus fiables dès les premières phases, fondés sur des hypothèses maîtrisées
- Des offres commerciales mieux sécurisées, appuyées sur des ratios et sections cohérents
- Une adaptation efficace à la complexité du projet, avec des analyses avancées ciblées
Une continuité des études tout au long du projet, avec une montée en précision sans rupture de méthode
Le M99, un nouveau projet ambitieux à Marseille
Implanté dans le quartier d’Euroméditerranée à Marseille, le M99 est un projet de tour d’environ 99 m, classée Immeuble de Grande Hauteur (IGH), réalisé pour Constructa et conçu par Pietri Architectes s’inscrivant dans un contexte urbain dense et en pleine mutation.
D’un point de vue architectural, la finesse de la silhouette, la régularité des niveaux et la continuité des volumes, combinées à la hauteur de l’ouvrage, à son implantation en zone de sismicité significative et à de fortes sollicitations de vent, imposent une conception structurelle particulièrement rigoureuse.

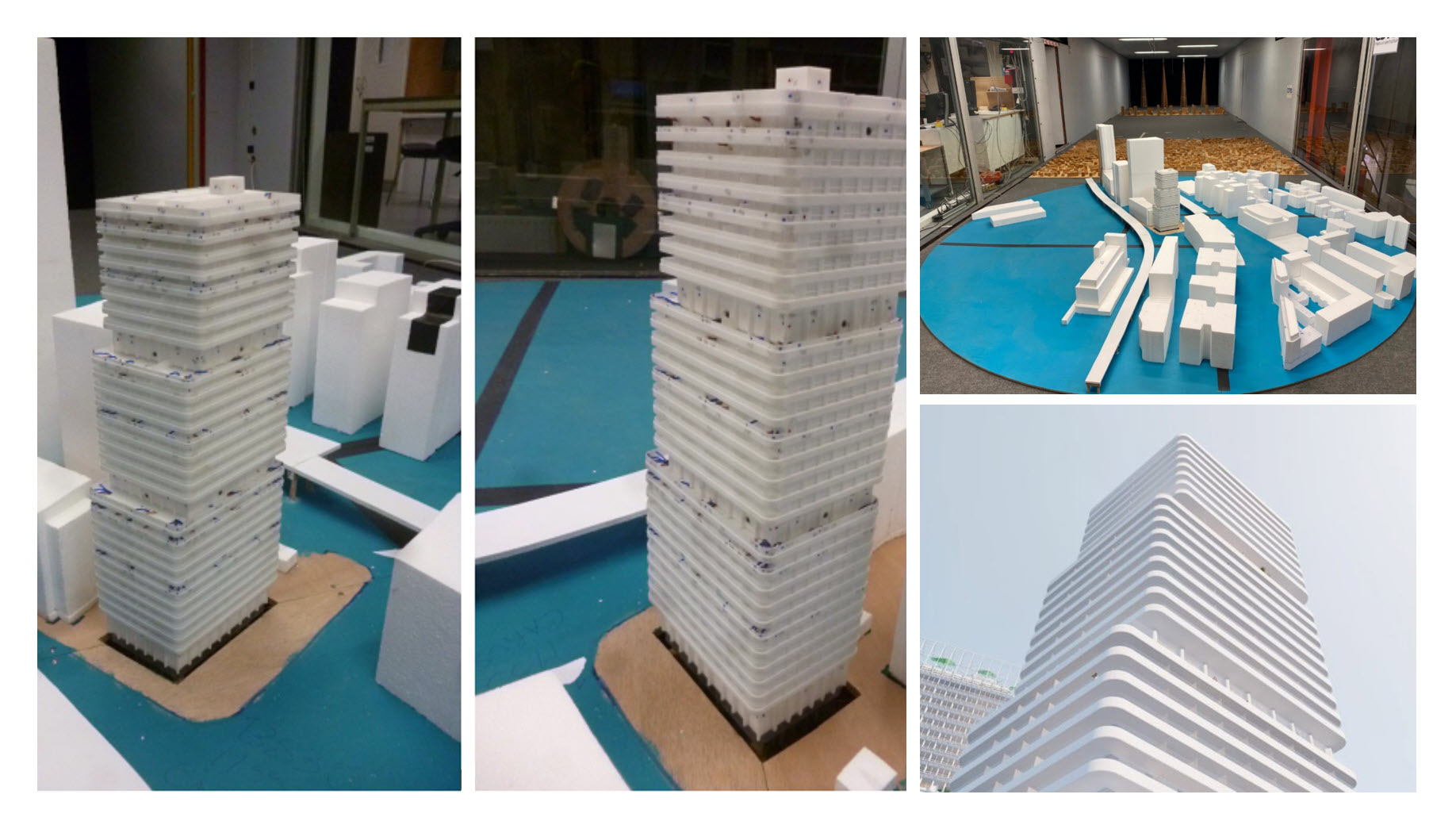

Le succès des études repose sur une approche de calcul structurée autour de plusieurs modèles complémentaires, chacun dédié à une sollicitation spécifique. Legendre s’appuie ainsi sur un modèle statique (charges permanentes et d’exploitation), un modèle vent intégrant des efforts issus d’essais réalisés avec le CSTB (Nantes), un modèle sismique, ainsi qu’un modèle vibratoire pour l’analyse des fréquences propres et des modes de déplacement. Cette organisation permet d’analyser finement chaque phénomène tout en garantissant la cohérence globale du comportement de la tour.

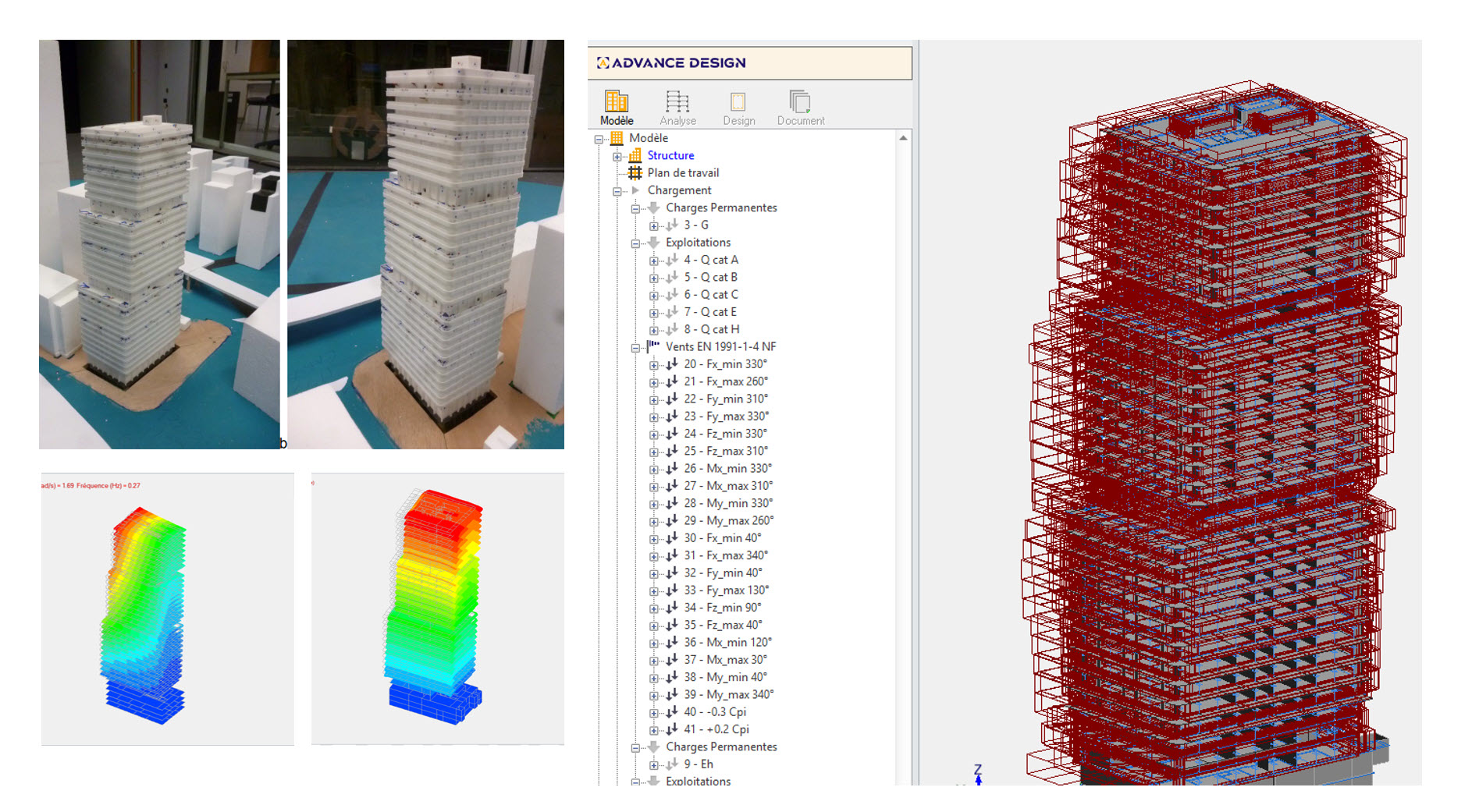

La prise en compte du vent a constitué un enjeu central du projet. Les premières itérations reposaient sur la saisie manuelle de plus de 40 000 charges ponctuelles appliquées sur les façades, une méthode précise mais lourde et difficile à maintenir. En travaillant avec le CSTB, l’équipe a pu reformuler ces efforts en charges surfaciques par étage, puis les importer directement dans Advance Design via des fichiers Excel, simplifiant considérablement le modèle et les mises à jour.
Le recours à un modèle éléments finis sous Advance Design s’est également imposé pour intégrer correctement les raideurs et répondre aux exigences vibratoires, notamment la vérification des fréquences propres et des déplacements, menée en collaboration avec le CSTB.
Cette démarche progressive a permis de conserver la maîtrise technique tout en respectant des délais contraints, un facteur clé dans la réussite d’un projet de grande hauteur comme le M99 à Marseille.
Conclusion
En s’appuyant sur la complémentarité d’Arche et d’Advance Design, le Groupe Legendre a structuré une approche d’ingénierie à la fois agile et maîtrisée, capable de s’adapter aux contraintes de délais comme aux exigences techniques les plus élevées.
Ce duo d’outils permet aux équipes de sécuriser les projets dès les premières phases, d’arbitrer efficacement entre rapidité et précision, et d’accompagner sereinement des opérations toujours plus complexes, tout en préservant la performance technique et économique des ouvrages.
