Advance Steel. Rysunki – Automatyzacja drukowania i generacji w PDF

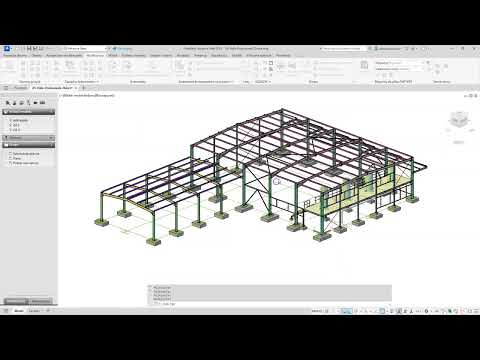

Kropką nad „i” każdego projektu jest opracowanie dokumentacji rysunkowej w formie uzgodnionej z zamawiającym. W niniejszym artykule zostaną opisane metody automatycznego drukowania serii rysunków w formie papierowej lub generacji ich wersji elektronicznej w PDF. Przedstawione zostanie domyślne mechanizm wbudowany w Menadżera dokumentów Advance Steel i nowej dedykowanego rozszerzenia dla Druku Zbiorczego.

Opcje wydruku w Menedżerze dokumentów

Do wywołaniu Menedżera dokumentów wskazane rysunki dostępne w gałęzi Dokumentacja projektu mogą być wysłane na drukarkę poprzez funkcję Dodaj do wydruku.

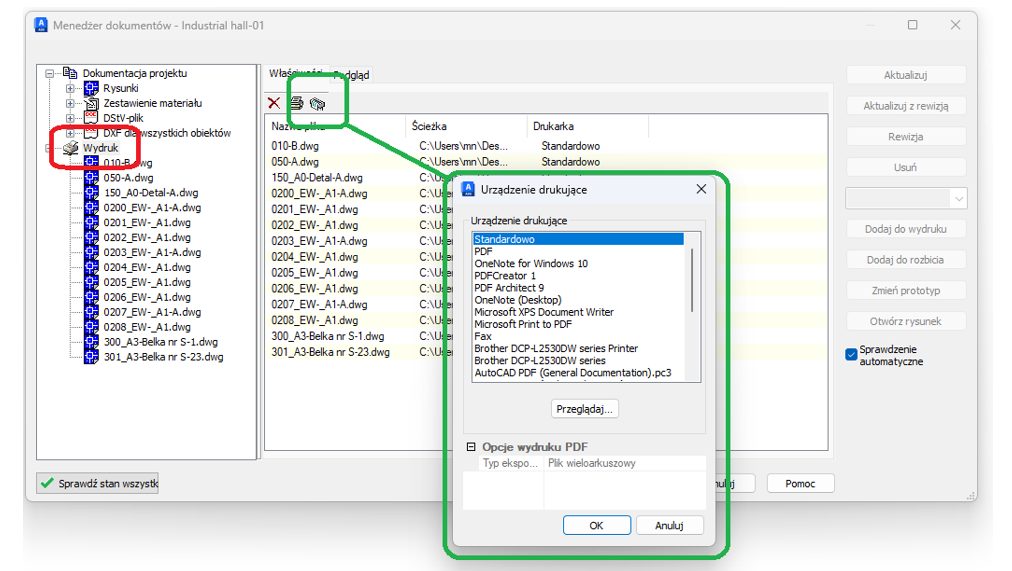

Dla wybranych do wydruku rysunków znaleźć można dodatkowe opcje sterowaniem procesem drukowania na urządzeniach fizycznych czy wirtualnych drukarkach (np. PDF). W tym miejscu możemy zdecydować, czy drukowanie ma bazować na opcjach druku z prototypu czy też wskazać inną drukarkę lub konkretny plik konfiguracji wydruku (*.pc3). Po zatwierdzeniu ustawień rysunki zostaną wysłane do wydruku.

Podstawowymi niedogodnościami tego narzędzia zawartego w Menedżerze dokumentacji jest ograniczony wpływ na wszystkie opcje wydruku i nazewnictwa plików plików PDF. Nie znajdziemy również możliwości filtrowania istniejących rysunków pod kątem ich zawartości czy też użytych w prototypach formatek. Dodatkowo uruchomiony proces blokuj nam możliwość pracy, gdyż każdy z dokumentów jest otwierany i wysyłany na urządzenie drukujące. Rozwiązaniem tych uciążliwości może być Drukowanie Zbiorcze wraz dodatkową nakładką z Graitec PowerPack for Advance Steel.

Opis drukowania zbiorczego

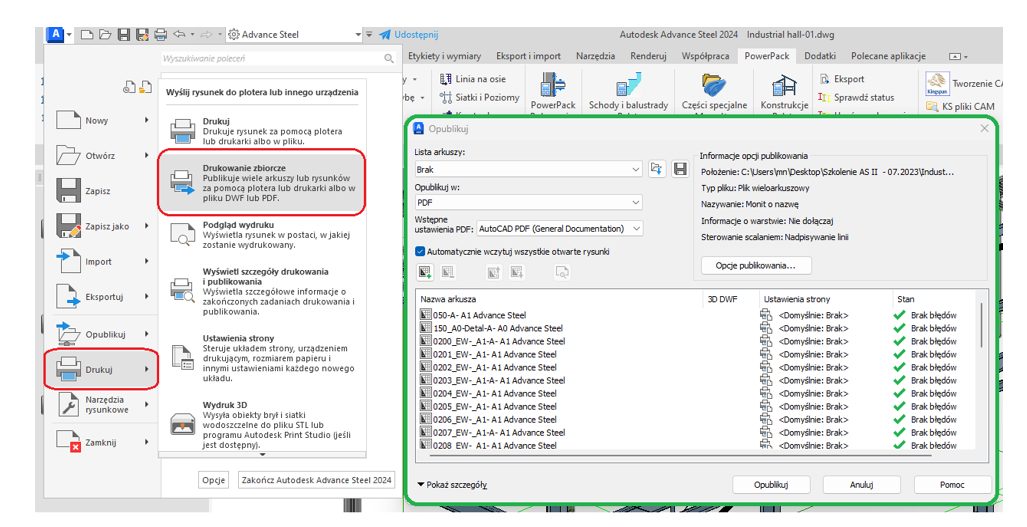

Drukowanie zbiorcze jest funkcjonalnością programu Autocad. Pozwala przede wszystkim tworzyć pliki PDF lub drukować wskazaną listę rysunków DWG. Listę taką można zapisywać jako Listę arkuszy, aby wczytywać ją przy kolejnych publikacjach np. innych ustawień.

Rozwinięciem druku zbiorczego jest dodatkowe narzędzie z zakładki Graitec PowerPack czyli Łatwe Drukowanie Zbiorcze. Automatyczną publikacje rozpoczynamy właśnie z użyciem tego dodatku. W jego oknie dialogowym możemy utworzyć listą arkuszy, zapisywać ją lub wybierać istniejącą (plik *.DSD). Dostępne na liście rysunki mogą być łatwo filtrowane co do źródła dla drukowanie (obszar Model lub Arkusz), typu rysunku AS (rys. poglądowe / elem. wysyłkowe/ elem. pozycji) oraz rozmiaru arkusza. Ważna funkcjonalnością tej nakładki też możliwość komponowania nazewnictwa rysunków niezależnie od obecnej nazwy pliku DWG. Do dyspozycji mamy bogatą listę tokenów oraz stosowane mogą być ciągi znaków.

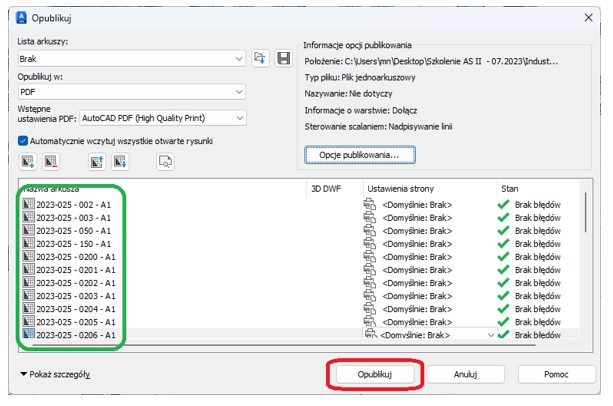

Po wciśnięciu przycisku Publikuj odfiltrowana z nowym nazewnictwem lista arkuszy przenoszona jest okna drukowania zbiorczego, gdzie możemy uruchomić proces drukowania w tle nie blokując aplikacji.

W przypadku gdy tworzenia plików PDF zostaną one zapisane w oddzielnym folderze Printed Documents powiązany z modelem Advance Steel.
