Automatyczny eksport modelu Advance Steel do plików bryłowych
PP4AS 1 www opt

Używając dodatku dla projektantów konstrukcji stalowych Graitec PowerPack dla Autodesk Advance Steel, możliwe jest wizualizowanie modelu na dowolnej platformie CAD obsługującej pliki ACIS/STEP/IGES.

Narzędzie Eksport części do ACIS umożliwia eksportowanie obiektów Autodesk Advance Steel zgrupowanych w zespoły lub pojedyncze części, jako bryły 3D (ACIS), w celu oddzielenia plików z rozszerzeniami *.SAT, *.IGES, *.STEP lub *.DWG.

Aby użyć którejkolwiek z tych komend, wybierz Obiekt(y), a następnie zastosuj „Eksport części/model do ACIS” z kategorii Narzędzia.

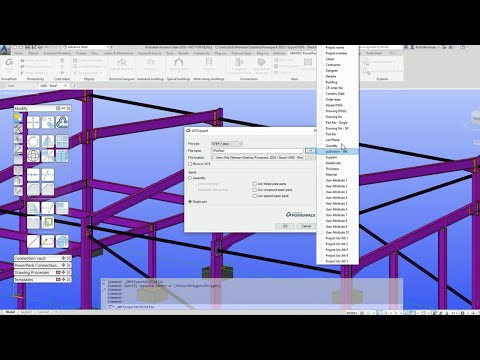

Otworzy się odpowiednie okno dialogowe eksportu ACIS, w którym można dokonać żądanych ustawień.

okno dialogowe eksportu ACIS opt

Pola wyboru w kategorii „Wybierz obiekty” (Eksport modelu) są domyślnie zaznaczone z uwzględnieniem wszystkich obiektów modelu.

Sekcja „Ustawienia scalania” w oknie dialogowym zawiera różne opcje eksportu, np. łączenie wszystkich elementów w jednej bryle ACIS, eksportowanie blach giętych jako pojedynczy obiekt, czy też przechowywanie części belki złożonej AS jako pojedynczych obiektów po wyeksportowaniu.
