Nová automatizácia analytického modelu v Revit-verzia 2025.2

Revit 2025.2 prináša inovatívne riešenie pre automatizáciu analytického modelu, ktoré zvyšuje presnosť a efektivitu pri vytváraní analytických modelov.

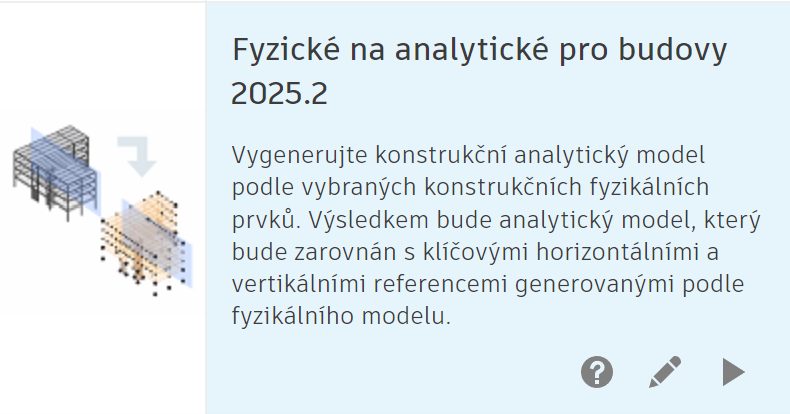

Nový nástroj umožňuje generovanie analytických modelov z vybraných fyzických prvkov s väčšou presnosťou. Analytický model sa dokonale zarovná s kľúčovými horizontálnymi a vertikálnymi referenciami odvodených z fyzického modelu. Je tým tak zaistená bezproblémová reprezentácia fyzického modelu v analytickom modeli.

Súčasťou novej automatizácie je niekoľko nástrojov.

Zarovnať k podlažiam:

Analytické modely je možné ľahko zarovnať k podlažiam pomocou nastavenia vertikálneho zarovnania. Pri vertikálnom zarovnaní hľadá každý prvok modelu podlaží v rámci tolerancie. Pokiaľ je v rámci tejto tolerancie nájdené podlažie, je analytické znázornenie tohto prvku zarovnané s týmto podlažím. Táto tolerancia je vypočítaná pre každý prvok. Pri nosníku je to výška prierezu a meria sa od osi nosníka, pri stropných doskách je to hrúbka dosky a meria sa od horného líca stropnej alebo základovej dosky a pri stĺpoch a stenách je to ich výška a meria sa od spodnej alebo hornej úrovne stĺpu/steny.Ak je detegovaných viac podlaží v rámci tolerancie, uprednostní nástroj podlažia, ktorý má vo vlastnostiach v oblasti Identifikačné dáta začiarknutú voľbu Konštrukcie.

Zarovnať k osnovám (osovému systému):

Analytické prvky je možné jednoducho zarovnať k osovému systému pomocou nastavenia horizontálneho zarovnania. Vybraný konštrukčný fyzikálny model je analyzovaný nástrojom pre automatizáciu za účelom identifikácie jednotlivých dominantných smerov. Pre každý dominantný smer sú vybrané konštrukčné prvky zoskupené podľa ich relatívneho odsadenia. Toto odsadenie je vypočítaná hodnota predstavujúca priemer všetkých šírok nosníkov a hrúbky stien vo výbere. Môže byť vynásobená faktorom, ktorý je zadaný v nastavení nástroja pre automatizáciu. Pre každú určenú skupinu sa vypočíta virtuálna osnova. Táto virtuálna osnova bude použitá ako referencie pre vertikálne zarovnanie, podľa ktorej budú všetky prvky v skupine zarovnané do roviny. Pokiaľ sa osnova modelu s touto skupinou prekrýva, bude považovaná za vertikálnu referenciu, ku ktorej budú všetky prvky skupiny zarovnané do roviny. Vyššia hodnota faktora znamená vyššiu toleranciu a väčšie relatívne odsadenie, teda menej skupín a menej virtuálnych osnov, naopak menší faktor zoskupí iba veľmi blízke prvky a vytvorenie viacerých virtuálnych osnov.

Zarovnať k nakloneným rovinám:

Naklonené roviny sú vypočítané virtuálne referencie. Sú určené, keď nástroj pre automatizáciu rozpozná šikmý prvok s uhlom k vodorovnej rovine menším ako 35 stupňov. Analytická reprezentácia tohto prvku a všetky analytické prvky, ktorých fyzické modely sú v kontakte s týmto prvkom, budú zarovnané k tejto rovine.
