Podélný profil – křížení objektů

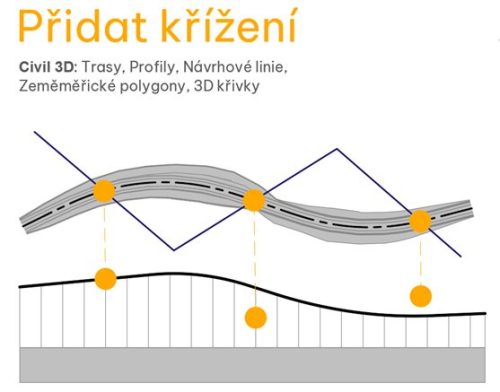

Dnes si ukážeme jak snadno a rychle přidávat objekty křížení do zobrazení podélného profilu v AutoCAD Civil 3D.

Celý proces je opravdu jednoduchý:

Definování křížících se prvků: Nejprve je třeba definovat křížící se prvky, které chcete přidat do podélného profilu. To může zahrnovat silnice, potrubí, kabely nebo jiné inženýrské sítě.

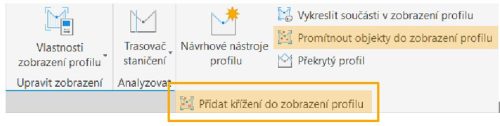

Použití nástroje pro křížení: V Civil 3D použijte nástroj pro přidání křížících se objektů. Tento nástroj vám umožní vybrat konkrétní prvky a definovat jejich vlastnosti, jako je typ křížení, umístění a další parametry.

Vizualizace v podélném profilu: Po definování křížících se prvků můžete tyto objekty zobrazit v podélném profilu. Civil 3D automaticky generuje křížení a integruje je do zobrazení profilu, což poskytuje jasný a detailní pohled na veškerou infrastrukturu.

Úpravy a přizpůsobení: Civil 3D také umožňuje provádět úpravy a přizpůsobení zobrazení křížení podle vašich potřeb. Můžete měnit barvy, styly čar a další vizuální prvky, aby byl podélný profil co nejpřehlednější.
